Zestaw dla całkowitej ochrony instalacji przed zanieczyszczeniami Caleffi KIT545900 + złączka do płukania i dozowania związków chemicznych F0001037

Zestaw składa się z:

• urządzenia filtrującego z magnesem  do montażu pod kotłem Caleffi XS;
• C3 FAST CLEANER
• C1 FAST INHIBITOR
• złączki do płukania i dozowania związków chemicznych Caleffi F0001037

Caleffi XS – urządzenie filtrujące z magnesem do montażu pod kotłem

• Urządzenie filtrujące z magnesem do montażu pod kotłem.
• Korpus z mosiądzu. Chromowany.
• Przyłącza: 3/4″ GZ x 3/4″ GW.
• Maksymalne ciśnienie pracy: 3 bar.
• Zakres temperatury: 0÷90 °C.

Kocioł i instalacja może być chroniony przed zanieczyszczeniami poprzez zamontowanie separatora zanieczyszczeń, który usuwa je oraz gromadzi w specjalnej komorze. Takie rozwiązanie powoduje, że zgromadzone zanieczyszczenia nie mają wpływu na charakterystykę przepływu urządzenia.

Dane techniczne:

Podstawowe dane:

• Korpus: mosiężny, chromowany
• Przyłącza: 3/4″ GZ x 3/4″ GW.
• Maksymalne ciśnienie pracy: 3 bar.
• Zakres temperatury: 0÷90 °C.

Specyfikacja techniczna:

Materiały:

• Korpus: mosiądz EN 12165 CW617N, chromowany
• Złączka: mosiądz EN 12165 CW617N, chromowany
• Uszczelnienia hydrauliczne: EPDM
• Obudowa części filtracyjnej: PA 12
• Pokrywa: PA6G30
• Wkład filtracyjny: stal nierdzewna EN 10088-2 (AISI 304)
• Kula: mosiądz EN 12165 CW617N, chromowana
• Dźwignia zaworu kulowego: PA66G30

Wykonanie:

• Medium: woda, nietoksyczne roztwory glikolu
• Maksymalne stężenie glikolu: 30 %
• Maksymalne ciśnienie pracy: 3 bar
• Zakres temperatury pracy: 0÷90 °C
• Średnica oczka siatki wkładu filtrującego: 800 μm
• Indukcja magnetyczna: 0,475 T
• Kv: 3,55 m3/h

Przyłącza:

• strona kotła: 3/4” GZ (ISO 228-1)
• strona instalacji: 3/4” GZ (ISO 228-1)
• złączka z ruchomą nakrętką (w zestawie): 3/4” GW (ISO 228-1) – 3/4” GW (ISO 228-1)

Kod producenta: 545900

• KOMPAKTOWY I UNIWERSALNY

Kompaktowe wymiary urządzenia pozwalają na jego zastosowanie ze wszystkimi rodzajami kotłów w instalacjach nowych i modernizowanych. Do podłączenia można zastosować przewody giętki od strony kotła lub od strony instalacji.

• ESTETYKA

W instalacjach domowych kocioł najczęściej instalowany jest w pomieszczeniu ogólnodostępnym, zamknięty w szafce ściennej lub bezpośrednio wiszący na ścianie. W takich przypadkach zastosowanie dodatkowego urządzenia (jak na przykład separator zanieczyszczeń) nie jest w pełni zgodne z estetyką wnętrza.

Smukły kształt oraz białe i chromowane wykończenia sprawiają, że urządzenie wpasowuje się w stylistykę kotłów wiszących. Niewielkie rozmiary urządzenia sprawiają, że jest on praktycznie niezauważalny nawet zamontowany w miejscach ogólnodostępnych

• FUNKCJA

Elementy usuwające zanieczyszczenia w instalacjach muszą być montowane na przewodzie powrotnym przed źródłem ciepła, w taki sposób, aby wychwycić zanieczyszczenia zanim dotrą one do wymiennika ciepła i pompy obiegowej. Zasada działania Caleffi XS® urządzenia filtrującego z magnesem do montażu pod kotłem, opiera się na: mechanicznej filtracji lekkich cząstek dzięki zastosowaniu specjalnego wkładu filtracyjnego (rozmiar oczka Ø 0,80 mm), oddzieleniu cząstek ferromagnetycznych dzięki zastosowaniu magnesu neodymowego i separacji cięższych, większych zanieczyszczeń dzięki zastosowaniu komory o dużej pojemności. Specjalna konstrukcja pozwala na sprawdzenie stopnia zabrudzenia części filtracyjnej. Dzięki takiemu rozwiązaniu czyszczenie można przeprowadzić w sytuacji, kiedy jest to konieczne.

ŁATWA OBSŁUGA

Dzięki przezroczystym elementom niezwykle łatwo można sprawdzić stopień zabrudzenia filtra. Sama procedura czyszczenia jest bardzo prosta.

Wyłączyć kocioł, przy pomocy wbudowanego zaworu kulowego. Należy zamknąć przepływ, bez użycia narzędzi. Odkręcić białą pokrywę zawierającą element magnetyczny (2), zgromadzone zanieczyszczenia opadną do komory (3), która można wyjąć z korpusu zaworu.

Czyszczenie jest natychmiastowe (4), ponowny montaż jest bardzo prosty.

Zasada działania

Zasada działania urządzenia z wkładem magnetycznym opiera się na:• mechanicznej filtracji dzięki zastosowaniu specjalnego wkładu filtracyj-nego• oddzieleniu cząstek ferromagnetycznych dzięki zastosowaniu magnesu neodymowego • separacji większych zanieczyszczeń dzięki zastosowaniu komory o dużej pojemności. Dzięki specjalnej konstrukcji wewnętrznej zanieczyszczenia są wytrącane z wody i gromadzone w komorze. Magnes umieszczony na drodze przepływającej wody skutecznie oddziela cząstki ferromagnetyczne. Element filtrujący o średnicy oczka siatki 800 μm zatrzymuje pozostałe zanieczyszczenia.

Caleffi C3 FAST CLEANER

Usuwa osady, zanieczyszczenia oraz kamień kotłowy.

Dozowanie: 0,4 litra produktu na 150 litrów wodyw instalacji.

W istniejących instalacjach usuwają zgromadzone zanieczyszczenia, kamień kotłowy. W nowych instalacjach stosowany jest podczas pierwszego uruchomienia. Przewidziane do instalacji wysoko i niskotemperaturowych wyposażonych w grzejniki lub ogrzewanie płaszczyznowe.

Przeznaczone do stosowania podczas normalnej pracy instalacji, jak również z urządzeniami do czyszczenia instalacji. Pozwalają na zatrzymanie w medium zanieczyszczeń, które mogą być usunięte przy pomocy filtra lub separatora zanieczyszczeń.

W przypadku zalecane jest stosowanie  C3 FAST CLEANER z urządzeniem filtrującym z magnesem Caleffi XS®, aby uzyskać najlepsze efekty usuwania zanieczyszczeń.

Zastosowanie tych środków nie wymaga opróżniania instalacji. Mogą być stosowane wraz z środkiem przeznaczonym do ochrony instalacji C1 INHIBITOR lub C1 FAST INHIBITOR, a także z pozostałymi środkami chemicznymi do ochrony instalacji, znajdującymi się w ofercie firmy Caleffi.

Właściwości

Formuła środków jest neutralna, nieagresywna, nie zawiera substancji toksycznych, klasyfikowane są jako “nie niebezpieczne”. Produkt nie pieni się podczas użytkowania. Środki są bezpieczne dla materiałów, z których wykonana jest instalacja.

Dozowanie

Cała zawartość butelki lub też pojemnika ciśnieniowego jest wystarczająca dla 150 litrów wody instalacyjnej (około 15 grzejników lub 120m2 ogrzewania podłogowego). Nie stwierdzono negatywnego wpływu na instalację w przypadku zastosowania zbyt dużej dawki preparatu. Temperatura czynnika ma wpływ na długość czyszczenia.

Czas trwania czyszczenia:

• min. 1 godzina w przypadku wody o temperaturze (T > 50 °C)
• min. 4 godziny w przypadku wody o temperaturze (30 °C < T < 40 °C)
• około 1 tydzień w przypadku wody zimnej

Caleffi C1 FAST INHIBITOR

Zabezpiecza przed korozją i osadzaniemzanieczyszczeń

Dozowanie: 0,4 litra produktu na 150 litrów wody w instalacji.

Pozwala na ochronę nowych oraz istniejących instalacji przed korozją oraz kamieniem. Przewidziane do stosowania w instalacjach wysoko i niskotemperaturowych. W instalacjach niskotemperaturowych zaleca się stosowanie wraz ze środkiem C7 BIOCIDE. Zalecamy wcześniejsze zastosowanie środka C3 CLEANER lub C3 FAST CLEANER. Zgodne z UNI8065 wytycznymi (wytyczne włoskie) i z VDI 2035 (wytyczne niemieckie) dotyczące inhibitorów chemicznych.

Właściwości

Formuła środka jest neutralna, nieagresywna, nie zawiera substancji toksycznych, klasyfikowane są jako “nie niebezpieczne”.

Nie zawiera fosforanów (które mogą powodować zablokowanie łożysk w pompach bezdławnicowych), boranów (karcynogenów), azotanów i EDTA (mogących powowodawć zanieczyszczenie środowiska).

Dozowanie

Cała zawartość butelki, lub też pojemnika ciśnieniowego jest wystarczająca dla 150 litrów wody instalacyjnej (około 15 grzejników lub 120 m2 ogrzewania podłogowego). W przypadku wody zmiękczonej należy zastosować podwójną dawkę preparatu.

Nie stwierdzono negatywnego wpływu na instalację w przypadku zastosowania zbyt dużej dawki preparatu. W przypadku zastosowania zbyt małej ilości, preparat może być nieskuteczny

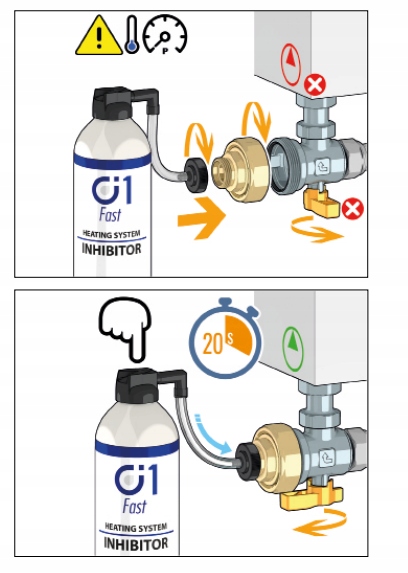

Złączka do płukania i dozowania środków chemicznych

Aplikacja dodatków chemicznych do instalacji zestaw F0001037

Po zastosowaniu złączki urządzenie może stanowić miejsce dozowania środków chemicznych przeznaczonych do czyszczeniai ochrony instalacji.
